Diseñar y montar el sistema eléctrico suele ser el mayor dolor de cabeza de cualquier camperización. En nuestro caso, invertimos muchísimas horas en investigar, realizar cálculos precisos y formarnos a fondo. Todo ese trabajo previo nos permitió diseñar un esquema claro sobre el cual, finalmente, montamos una instalación segura, completa y totalmente a medida para nosotros.
En este mega artículo te vamos a contar con pelos y señales cómo lo hicimos nosotros: desde los primeros cálculos de consumo hasta el último terminal crimpado. Hablaremos de cómo planificamos todo el tinglado, por qué decidimos montar nuestra propia batería de litio, qué componentes elegimos y, lo más importante, qué errores cometimos para que tú no tengas que pasar por lo mismo.
Esto no pretende ser una clase magistral de ingeniería, sino nuestra experiencia real, la de dos viajeros que se pelearon con cables, fusibles y esquemas para conseguir autonomía y poder cargar el portátil en medio de la nada.
⚡ Advertencia importante: lo que vas a leer es nuestro proceso. Cada furgoneta y cada viajero son un mundo. Te animamos a que uses esto como una guía, pero que investigues, te formes y, si no lo ves claro, pidas ayuda a un profesional. La seguridad es lo primero, ¡y con la electricidad no se juega! Dicho esto, ¡vamos al lío!
Antes de empezar: la planificación es tu mejor aliada
Diseñar toda la instalación eléctrica puede parecer un monstruo de siete cabezas al principio, pero el secreto está en dividirlo en partes pequeñas. Nosotros empezamos con un café bien cargado, papel y boli. La clave es no tirar ni un solo cable hasta que no tengas un plan claro en tu cabeza (y en un papel).
Calculando tus consumos: ¿cuánta energía necesitas de verdad?
Este es el primer paso y el más crucial. Si te quedas corto, vivirás con «ansiedad de batería». Si te pasas, habrás gastado dinero y añadido peso innecesariamente.
Nos sentamos e hicimos una lista exhaustiva de todos los consumibles eléctricos que queríamos tener en la furgo. Sé sincero contigo mismo. ¿De verdad vas a usar una Thermomix?
Nuestra lista incluía:
- Nevera de compresor (el mayor consumidor, funciona 24/7)
- Luces LED (tiras en el techo y bajo los muebles)
- Bomba de agua
- Ventilador de techo Fiamma
- Calefacción estacionaria diésel
- 4 puntos de carga para dos portátiles (220v)
- 4 puntos de carga USB para móviles, cámara, drone…
- Antena Starlink
- Detector de gases
- Sondas de nivel para los depósitos

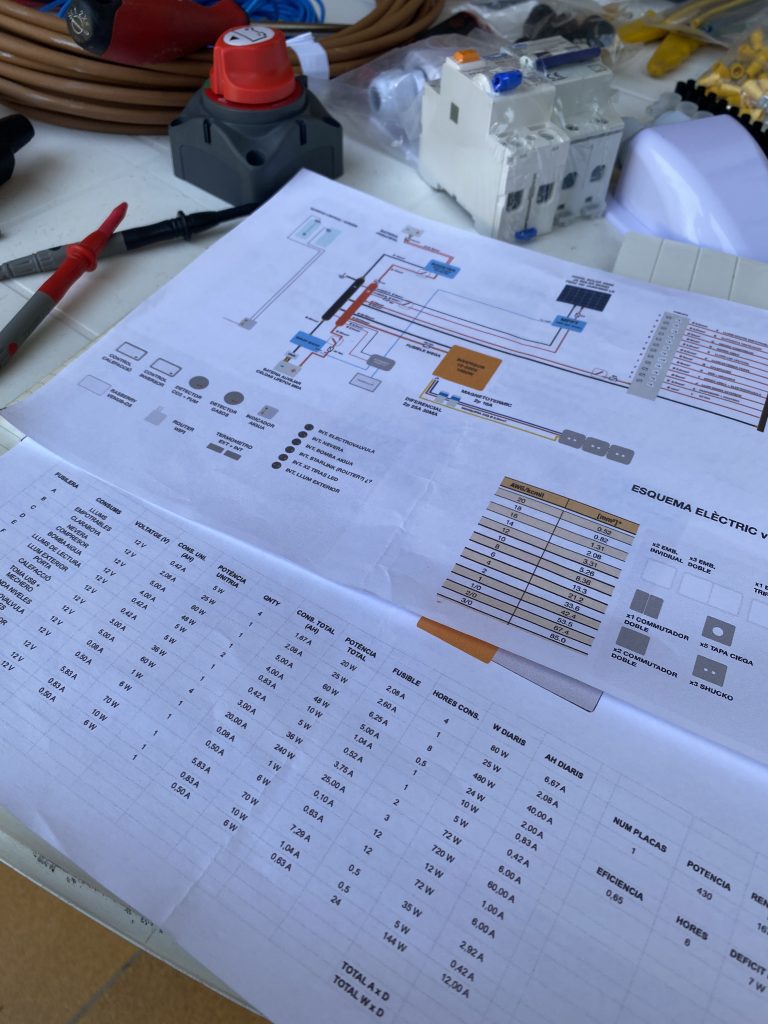

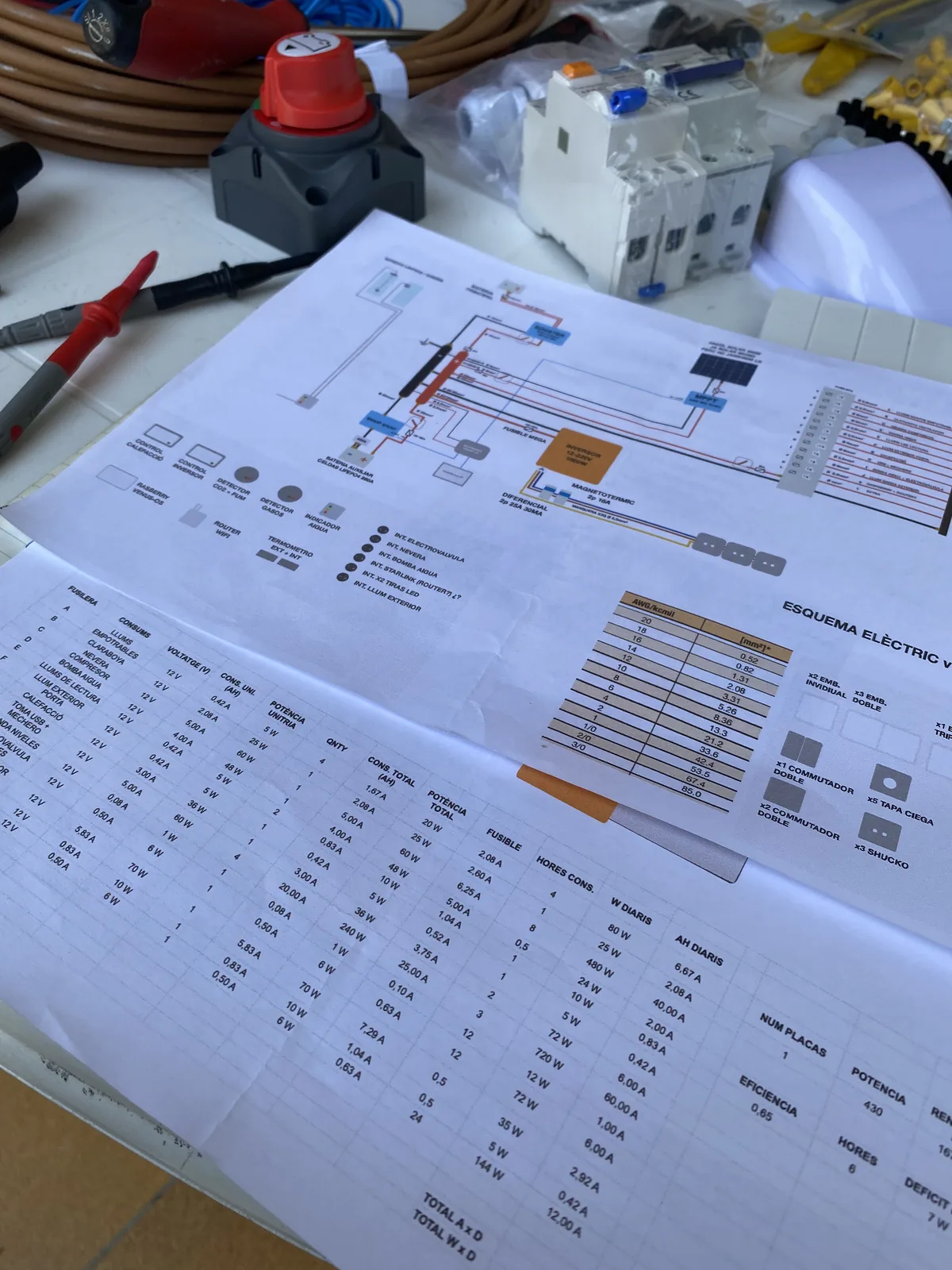

Luego, buscamos el consumo de cada aparato (viene en la etiqueta en Vatios (W) o Amperios (A)) y estimamos las horas de uso diarias. Lo metimos todo en una hoja de cálculo de Excel. Esto nos dio un número mágico: nuestro consumo diario estimado en Amperios-hora (Ah).
Con ese número, pudimos empezar a dimensionar el resto del sistema: qué tamaño de batería necesitábamos, cuántos paneles solares para recargarla y qué sección de cables usar para no quemar nada.
👉 Nuestro consejo de novatos: al principio, nos volvimos locos queriendo poner de todo «por si acaso». Luego nos dimos cuenta de que era un error. Sé realista. Dimensionar bien desde el principio te ahorrará muchos dolores de cabeza y dinero.

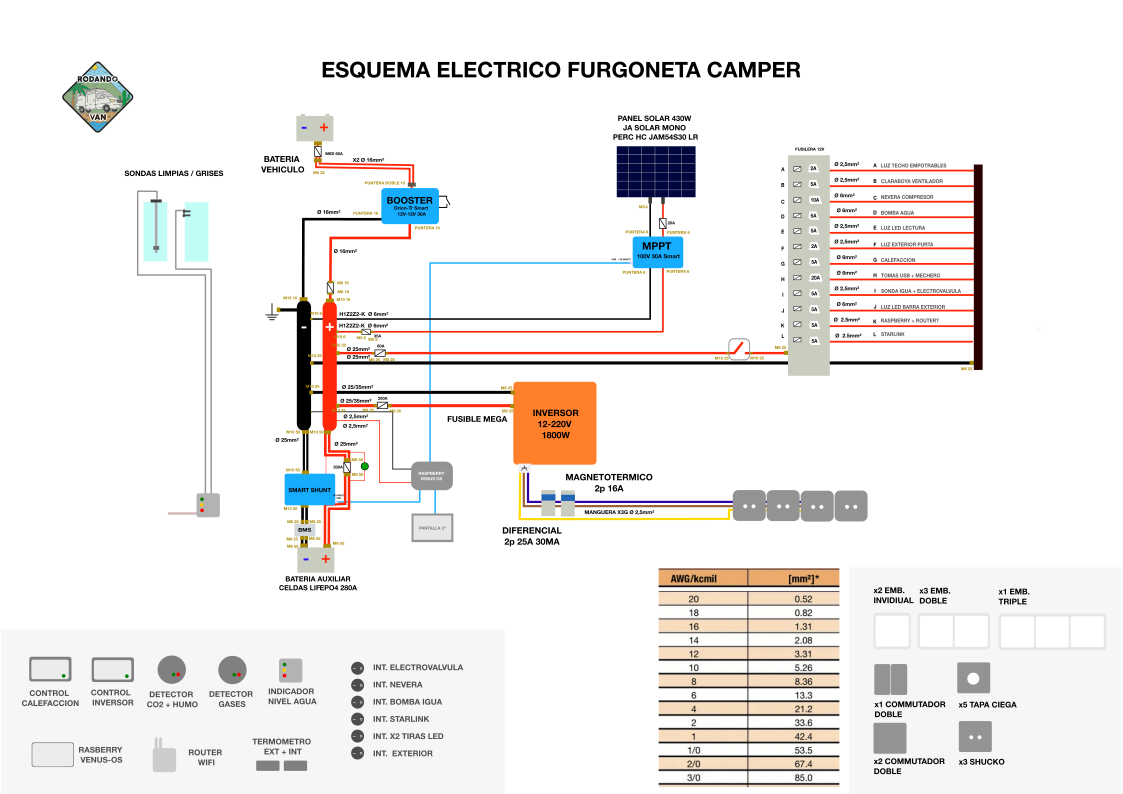

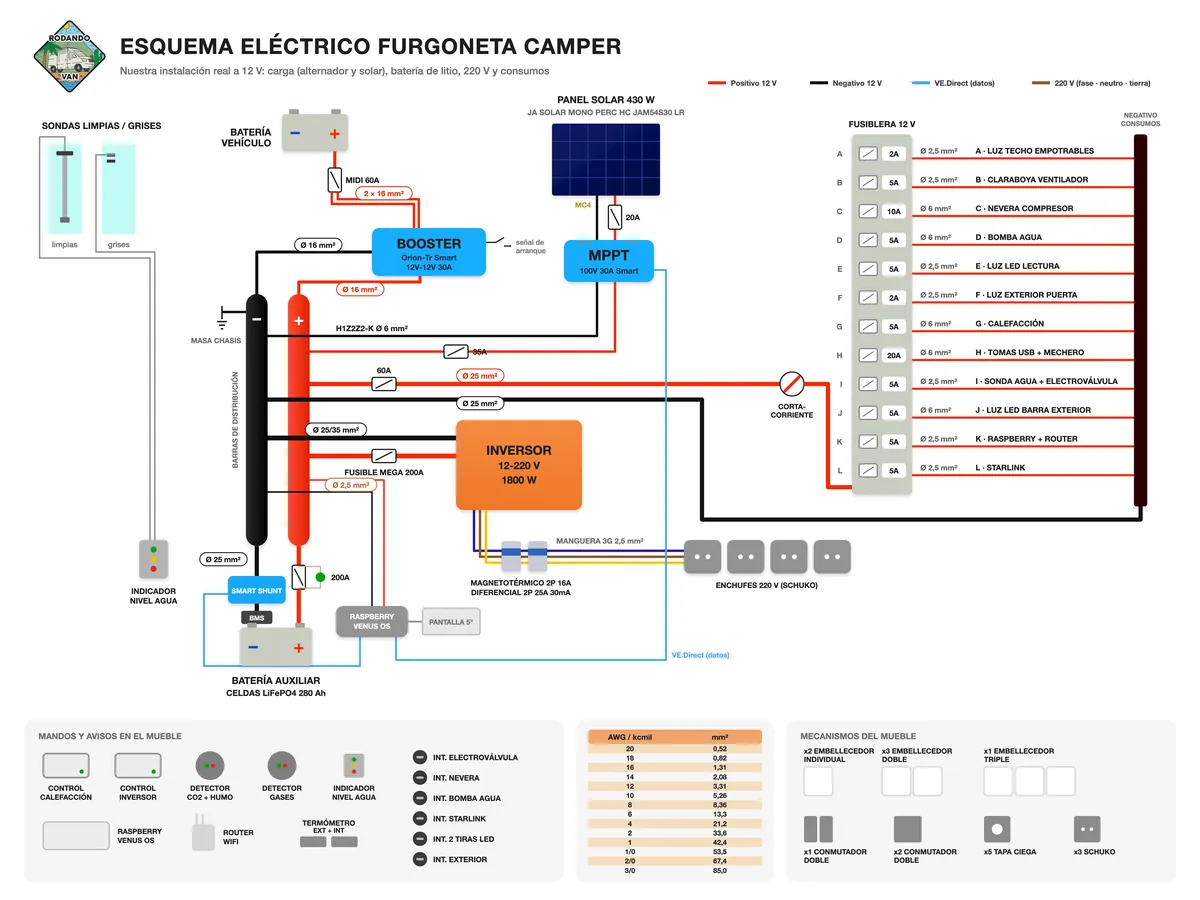

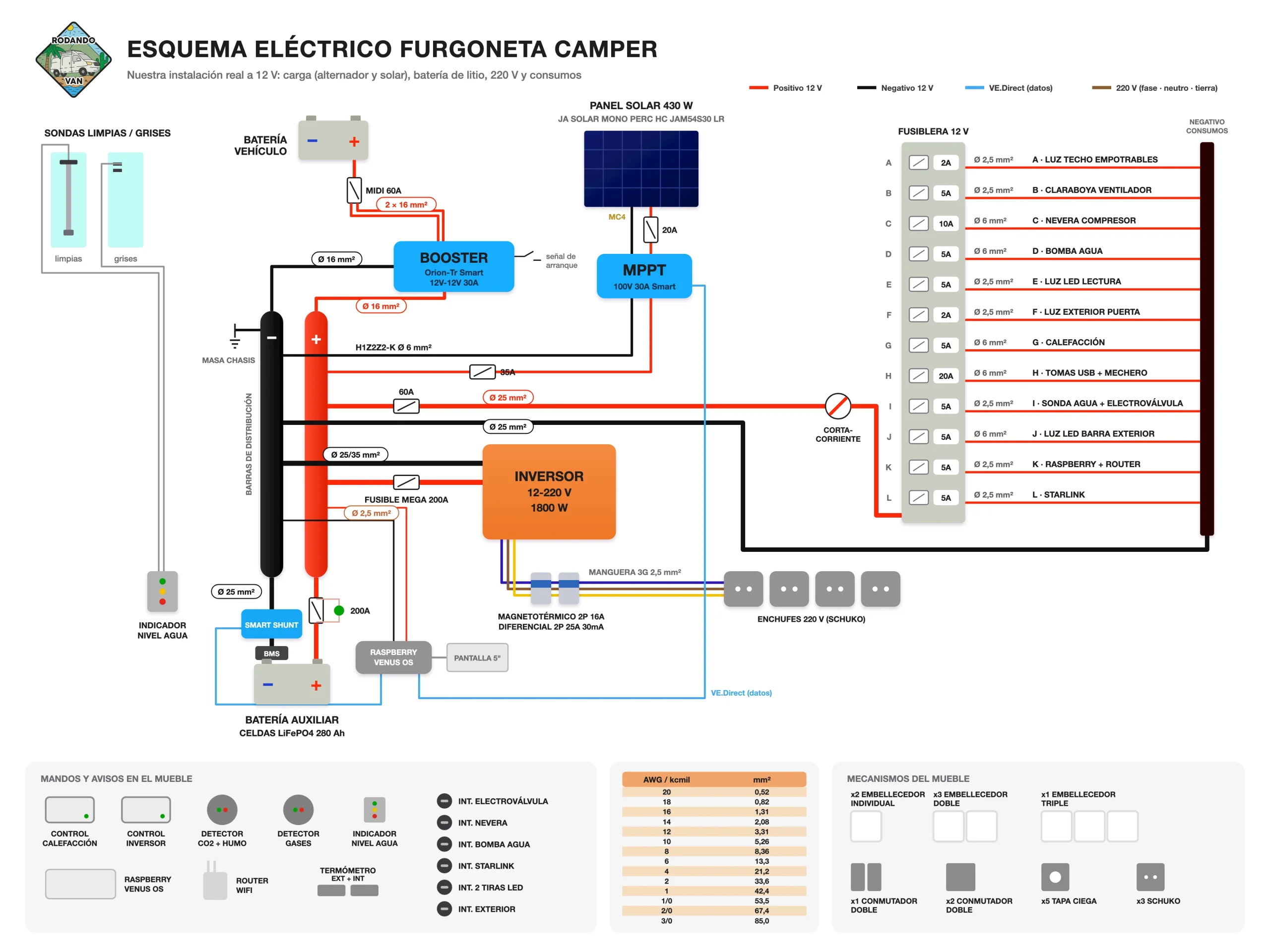

Nuestro esquema eléctrico: el mapa del tesoro de la furgo
Con la lista de consumos clara, nos pusimos a dibujar el esquema eléctrico. No hace falta que sea una obra de arte digna de un ingeniero, pero sí que sea claro para vosotros. Este esquema es vuestra guía, el mapa que os dirá dónde va cada cable, cada fusible y cada interruptor.
Nuestro esquema incluía:
- 1. Fuentes de carga: paneles solares y alternador (booster).
- 2. Almacenamiento: la batería de litio.
- 3. Protecciones principales: fusibles MEGA o MIDI cerca de la batería.
- 4. Distribución: caja de fusibles para todos los consumibles de 12V.
- 5. Conversión: inversor para tener 220V.
- 6. Consumibles: cada luz, toma USB y aparato con su interruptor y fusible correspondiente.
Por cierto, una de las primeras decisiones fue si montar un sistema a 12V o 24V. Tras mucho leer y valorar, nos decantamos por el de 12V, ya que, en nuestro caso, se adaptaba mejor a nuestras necesidades. Si tienes dudas, hemos preparado un artículo centrado en la comparación entre 12V y 24V para ayudarte a decidir.
La ubicación de los componentes: el tetris de la furgoneta
Una vez que teníamos el plano, tocaba jugar al Tetris. Decidir dónde iba a ir físicamente cada cosa fue un rompecabezas. Esto hay que hacerlo antes de poner el aislamiento o panelar, porque los cables (y los tubos corrugados) van por dentro de la estructura de la furgo.

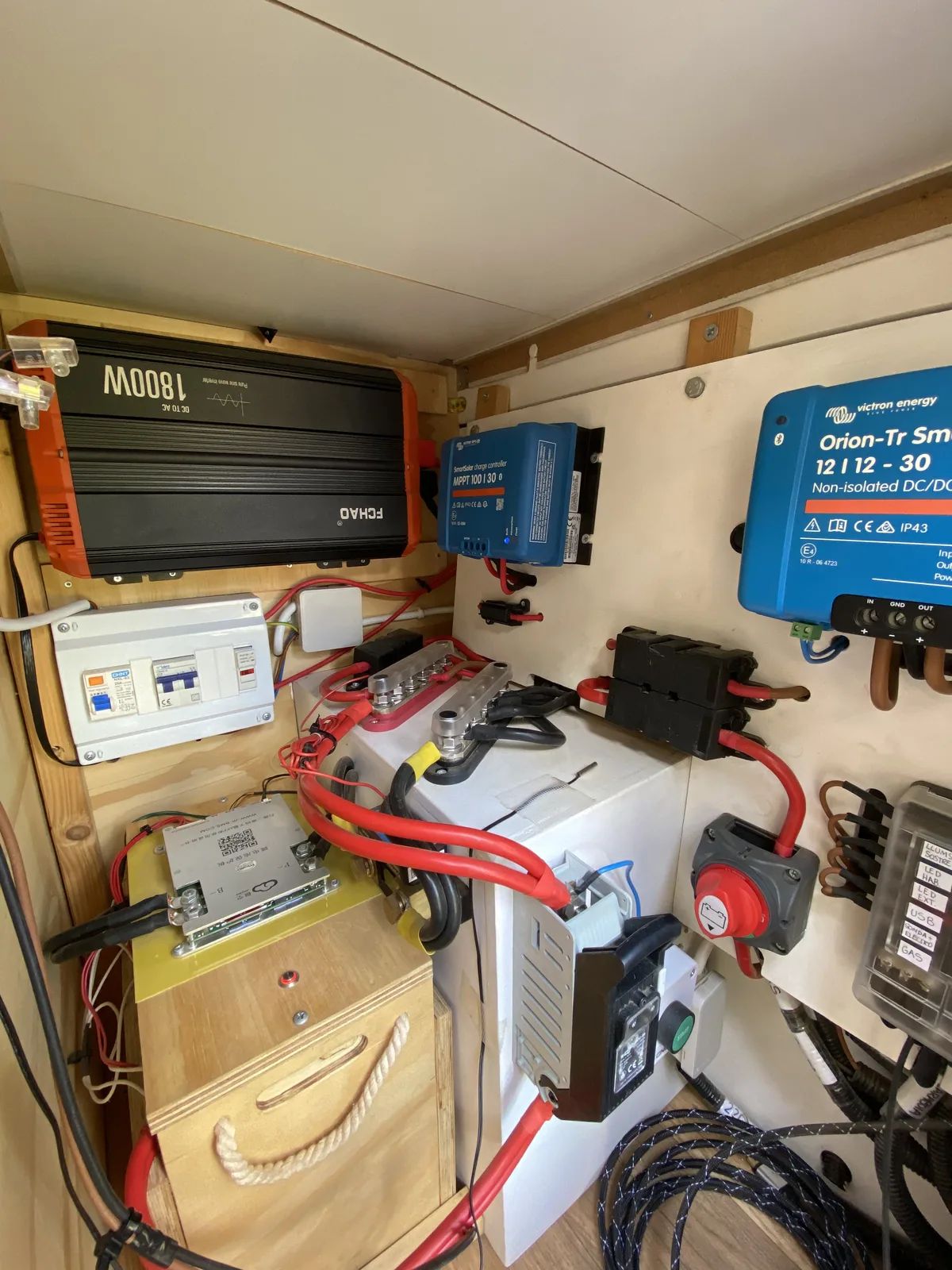

Nosotros decidimos concentrar todos los componentes principales (batería, regulador, booster, inversor, fusibles) en la parte del «maletero» trasero, debajo de la cama. Así los teníamos accesibles para mantenimiento, pero fuera de la vista y protegido.

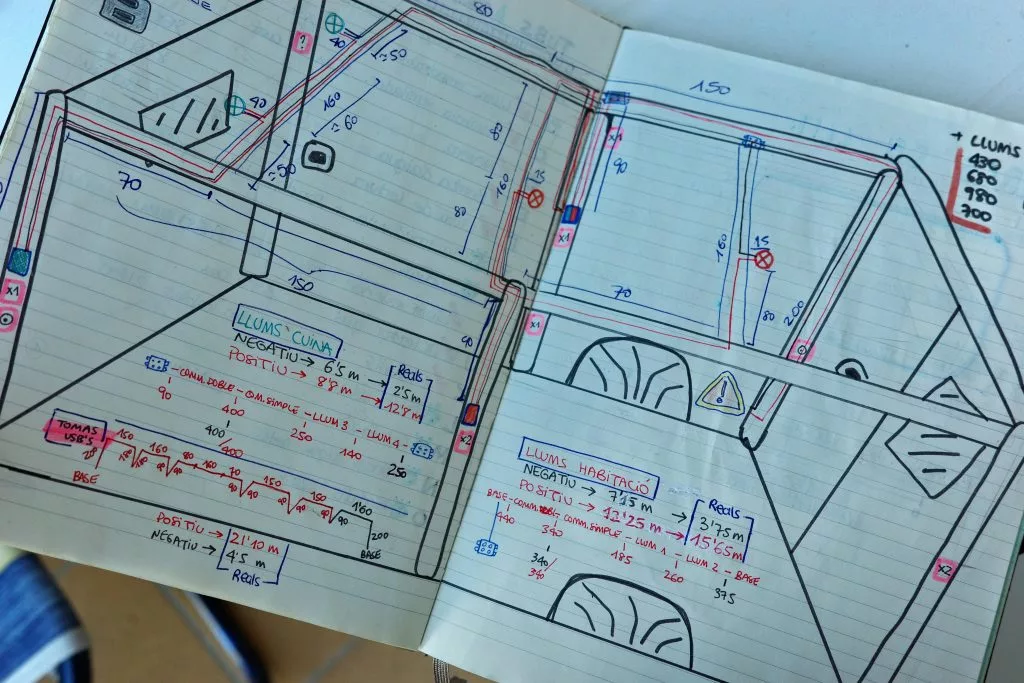

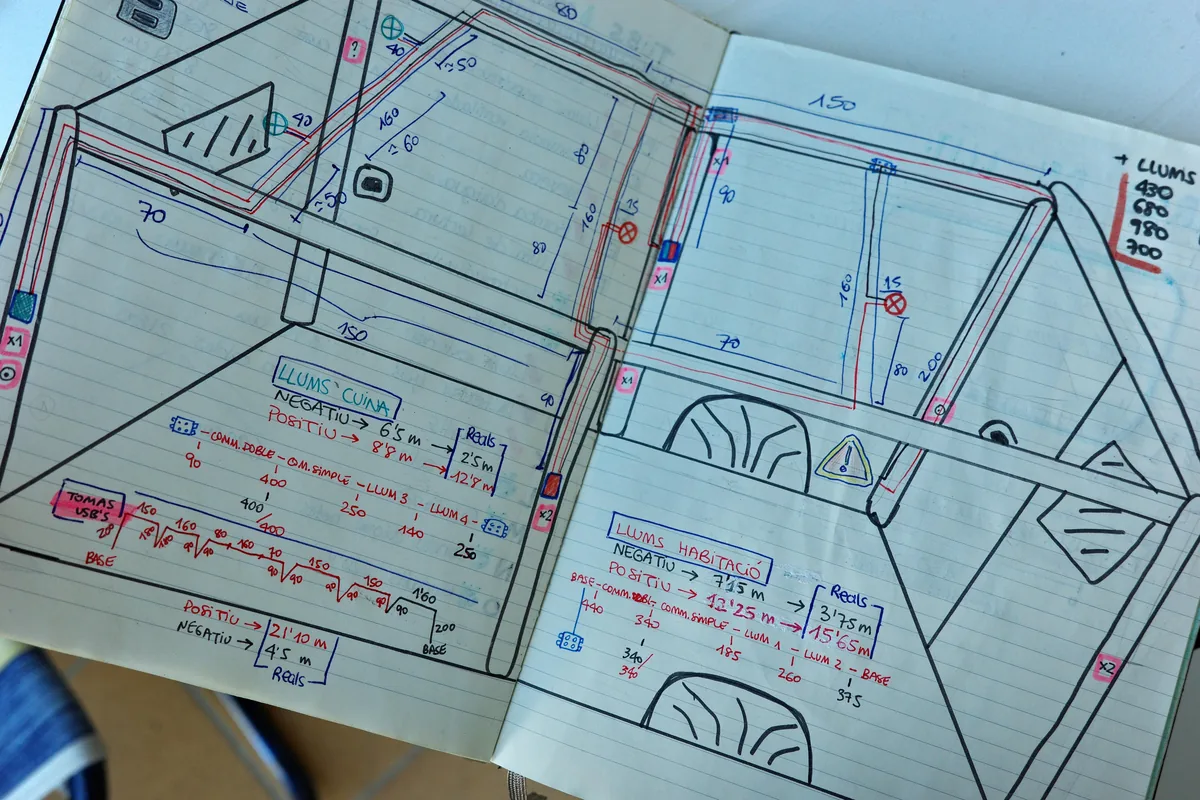

Para el resto (luces, enchufes, interruptores), hicimos un esquema de los nervios de la furgo y marcamos los puntos exactos. Luego, pasamos tubos corrugados de 16 mm por dentro de los nervios.
Un pequeño truco: un poco de jabón de lavavajillas en la punta de la guía ayuda a deslizar el pasacables mucho mejor.

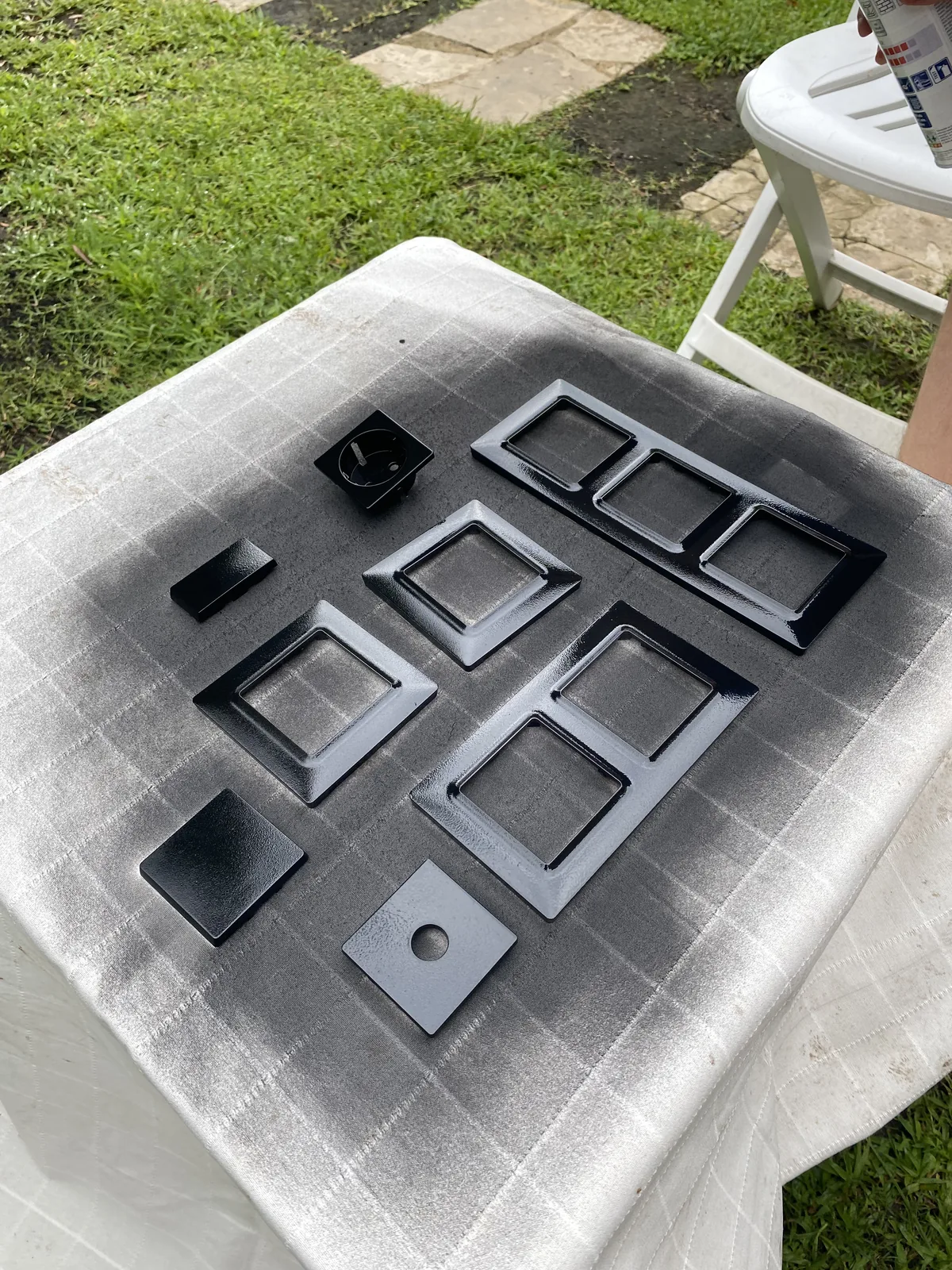

Para los interruptores y tomas, no nos acababan de gustar los típicos de autocaravana. Parecían de juguete. Así que compramos mecanismos de vivienda normales y los adaptamos. Los pintamos con spray negro mate para que quedaran integrados con el diseño de la furgo, y adaptamos una tapa ciega para los conectores USB. Pasamos todo el cableado y conectamos cada línea en su lugar usando regletas, protegiendo cada unión con tubo termorretráctil.
El corazón del sistema: nuestra batería LiFePO₄ DIY
La batería es el alma de la fiesta. Aquí es donde se almacena toda la energía que recoges. Después de valorar baterías AGM y de Gel, nos lanzamos a la piscina y decidimos montar nuestra propia batería de Litio (LiFePO₄).
¿Por qué? Tres razones:
- 1. Coste: comprar una batería de litio de alta gama era prohibitivo. Montarla nosotros nos ahorró más de la mitad.
- 2. Aprendizaje: entender cómo funciona tu batería por dentro te da un control y una tranquilidad enormes.
- 3. Durabilidad y eficiencia: las LiFePO₄ tienen muchísimos más ciclos de vida, se pueden descargar casi por completo y pesan mucho menos que las de plomo-ácido.

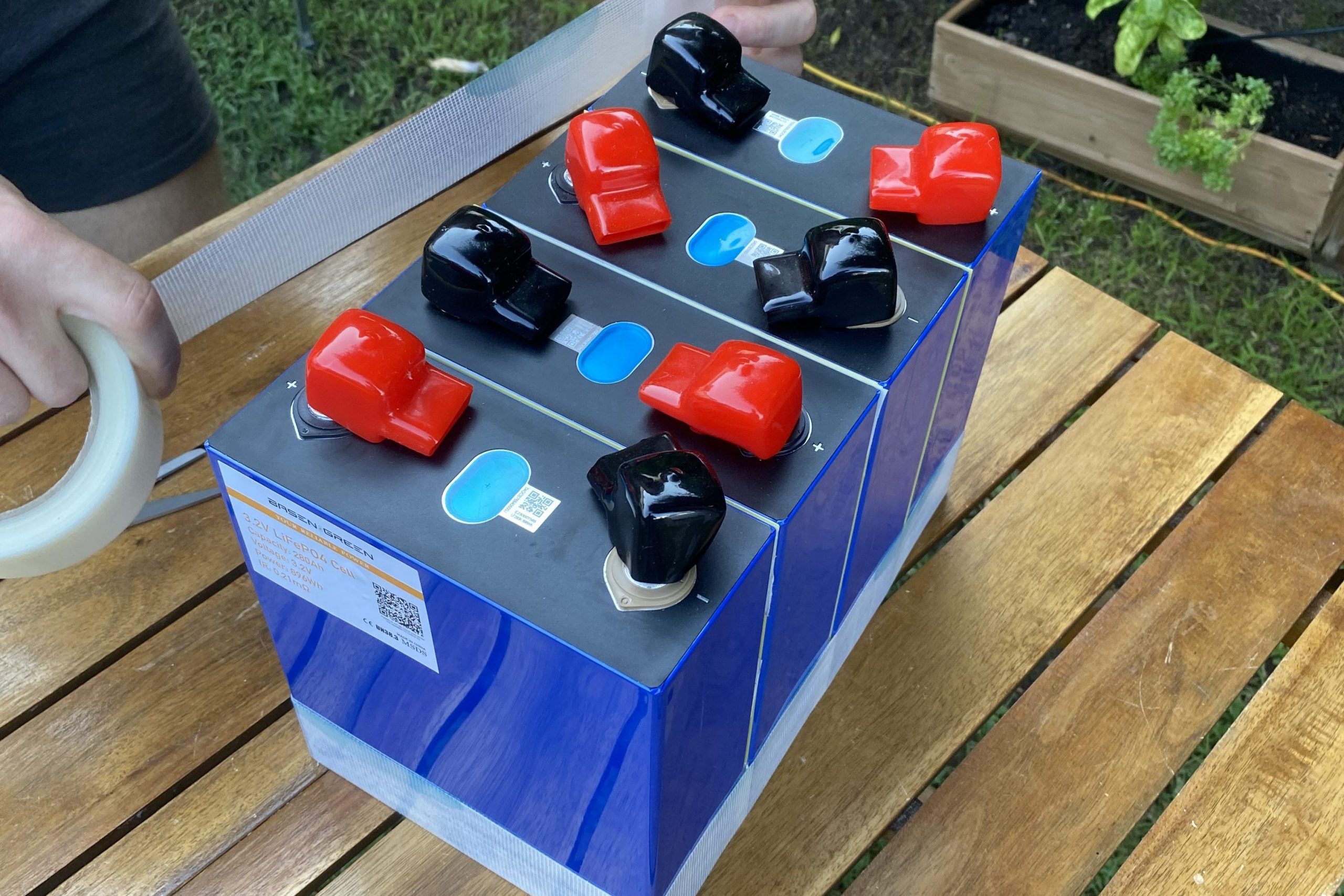

El proceso fue intenso: compramos las celdas por separado, un BMS (Battery Management System, el cerebro que las protege), y montamos todo el pack. Fue, sin duda, la parte más técnica y que más nos costó entender de toda la camperización.
Como es un tema muy denso y fascinante, le hemos dedicado un artículo completo donde explicamos paso a paso cómo montamos nuestra batería de litio. Si estás pensando en hacerlo, ¡no te lo pierdas!
¿Cómo cargamos la batería? Nuestras 3 fuentes de energía
Tener una batería gigante está muy bien, pero si no tienes cómo llenarla, no sirve de nada. Nosotros diseñamos un sistema con tres posibles fuentes de carga para tener autonomía en cualquier situación.
1. Paneles solares: el sol como nuestro mejor amigo

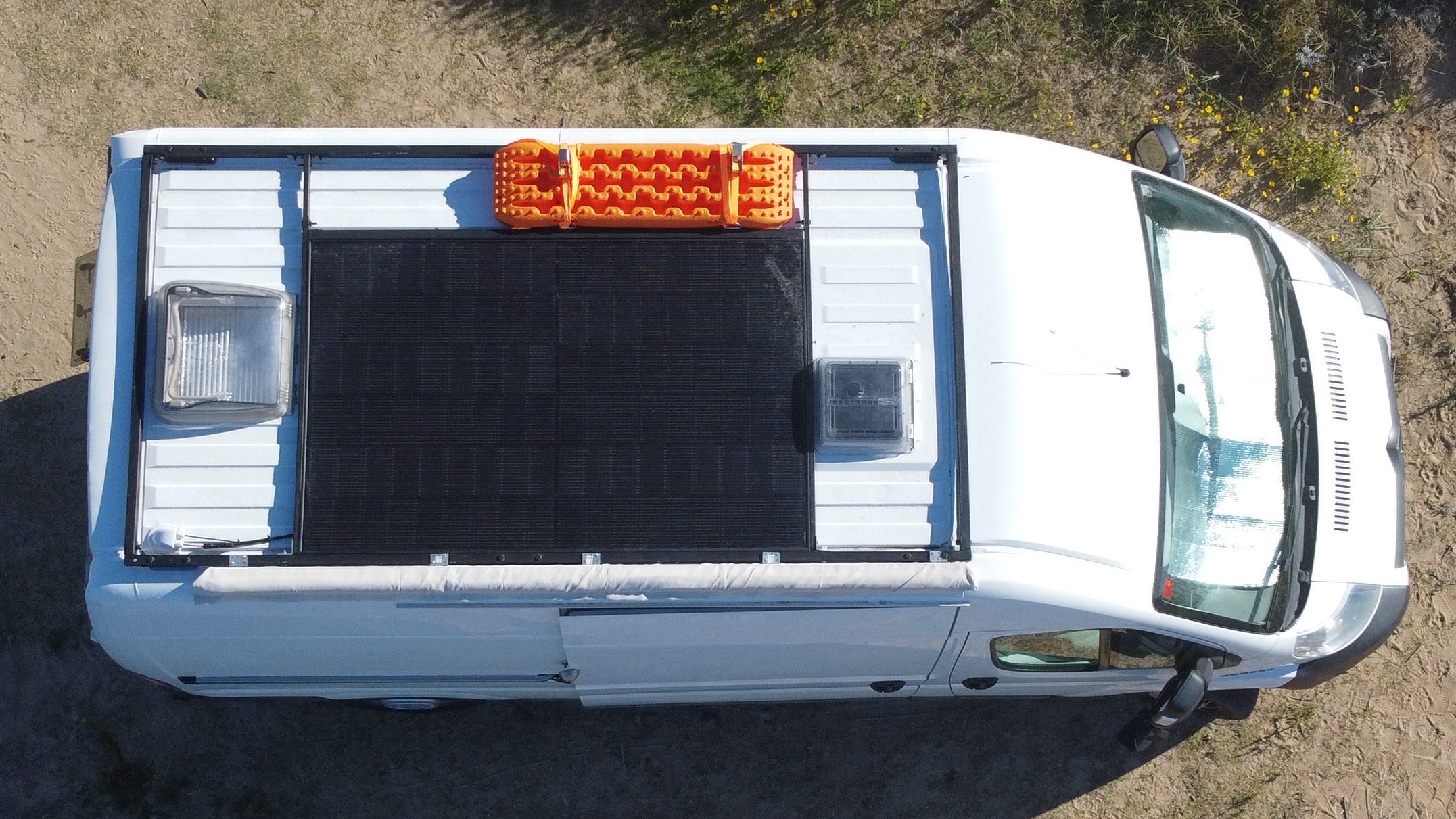

La fuente principal de energía en nuestro día a día. En el techo de la furgo llevamos un panel solar monocristalino full black de 430W. ¿Por qué monocristalino? Porque es más eficiente que los policristalinos, sobre todo con poca luz. Y en la Patagonia, creednos, los días nublados y cortos son el pan de cada día.
El panel está conectado a un regulador de carga Victron MPPT SmartSolar 30A. El regulador es clave: es el intermediario inteligente que convierte la energía del sol en una carga estable y segura para la batería. Un buen MPPT (Maximum Power Point Tracking) puede sacarle hasta un 30% más de rendimiento a tus placas.
2. Carga desde el alternador: el plan B para días de lluvia
¿Qué pasa cuando llevas una semana de lluvias en el sur de Chile y los paneles no cargan nada? Que necesitas un plan B. El nuestro es cargar la batería secundaria mientras conducimos, usando la energía que genera el motor.

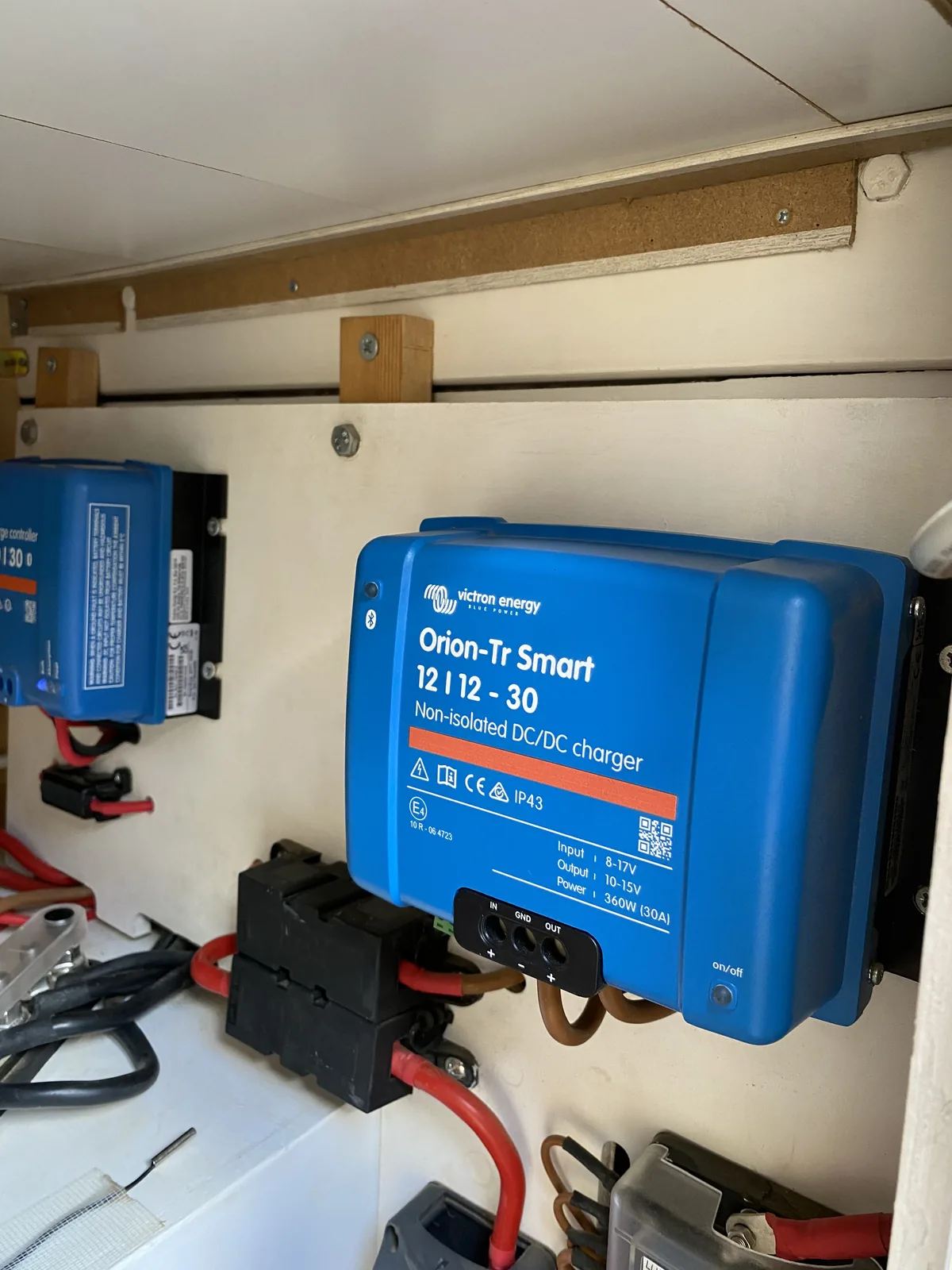

Aquí hay dos opciones: un relé automático o un cargador DC-DC (booster). Las furgonetas modernas (como algunas Citroën Jumper, Fiat Ducato o Peugeot Boxer) tienen «alternadores inteligentes» que varían el voltaje, lo que hace que un relé simple no cargue bien la batería. No fue exactamente nuestro caso, pero aún así, instalamos un booster Victron Orion-Tr Smart 12/12-30A por comodidad.
Este aparato coge la energía del alternador y la transforma en una carga perfecta y estable para nuestra batería de litio. Al principio dudamos en si instalarlo por el coste, pero después de la primera semana de mal tiempo, bendijimos cada euro que pagamos por él.
3. Toma exterior: la opción que (casi) nunca usamos
La tercera vía es enchufarse a la red eléctrica de 220V, como en un camping. Dejamos toda la instalación hecha para una toma exterior CEE, con su diferencial y magnetotérmico para proteger el sistema.
Sin embargo, a día de hoy, solo la hemos usado una vez después de dejar la furgoneta parada durante un meses en un estacionamiento. Es nuestra opción de emergencia, pero como no solemos ir a campings y con el sol y el booster nos apañamos, no nos hace falta más.
El cerebro y los músculos: componentes clave y protecciones
Además de la batería y las fuentes de carga, hay otros elementos que son vitales para que todo funcione de forma segura y eficiente.
- Inversor de corriente: nosotros montamos un inversor de onda pura de 1800W. Este aparato convierte los 12V de la batería en 220V como los de casa, para poder enchufar el portátil o una batidora. Es importante que sea de onda pura para no dañar los aparatos electrónicos delicados.
- Caja de fusibles: desde la batería, un cable gordo va a una caja de fusibles. De ahí salen todos los cables más finos para cada consumible (luces, bomba, USBs…). Cada línea tiene su propio fusible. Si algo falla, se funde ese fusible y no afecta al resto del sistema.
- Shunt (Medidor de batería): instalamos un Victron SmartShunt. Es un aparatito que se conecta al negativo de la batería y mide con precisión cuánta energía entra y sale. Nos dice el porcentaje exacto de batería que nos queda. Es como el medidor de gasolina de la furgo, ¡imprescindible para no quedarte tirado!
- Protecciones generales: entre la batería y los grandes consumidores (inversor, booster) pusimos fusibles de gran amperaje (MIDI y MEGA). Además, un interruptor general para poder desconectar todo el sistema de golpe si hay una emergencia.

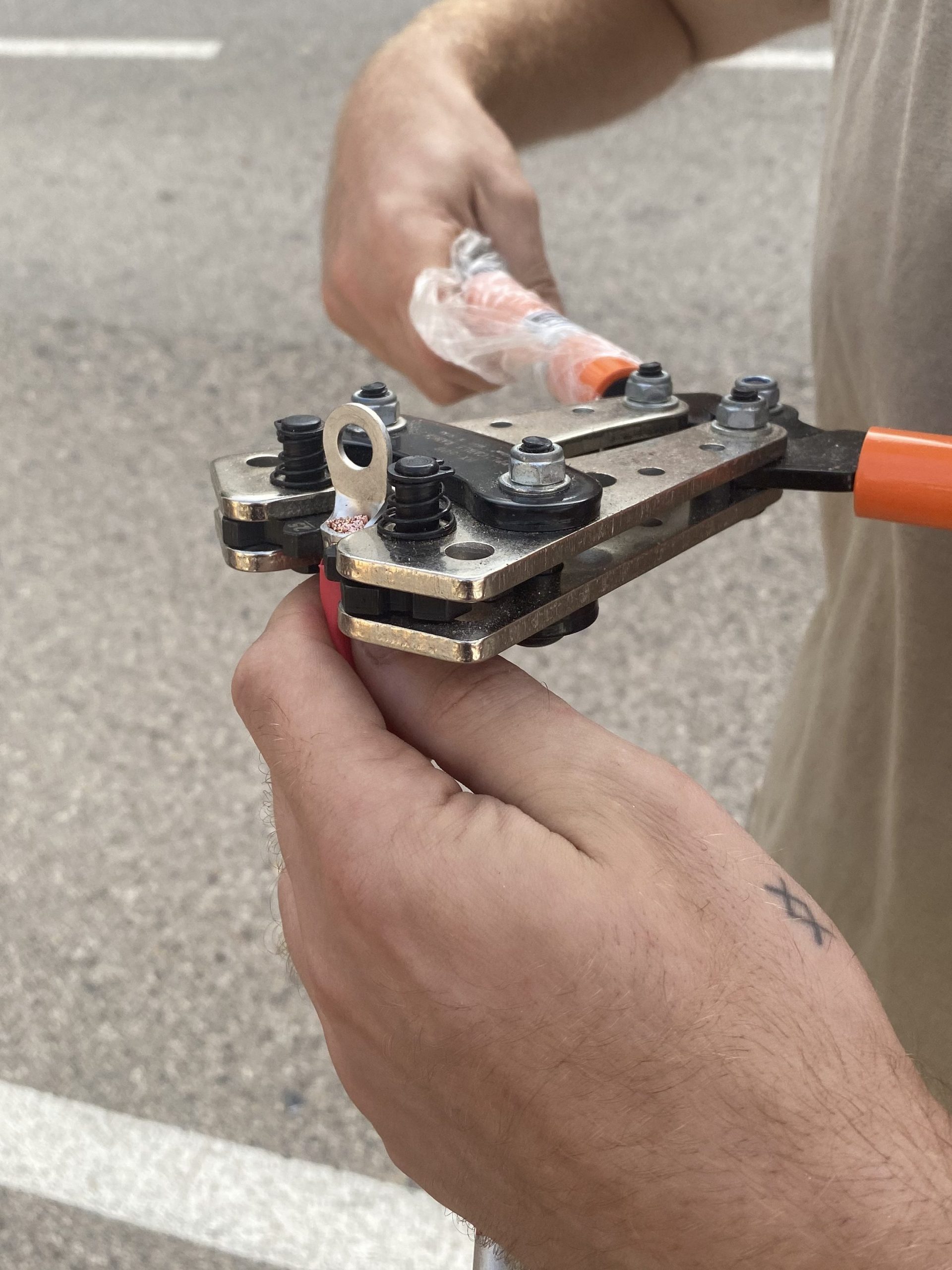

Todos los cables los cortamos a medida, crimpamos los terminales con una buena herramienta y protegimos las conexiones importantes con tubo termorretráctil. Un buen contacto es vital para evitar sobrecalentamientos y caídas de tensión.
Presupuesto detallado: ¿cuánto cuesta la instalación eléctrica de una camper?
Esta es la pregunta del millón. El coste puede variar enormemente dependiendo de la calidad de los componentes y de la autonomía que busques. Nosotros apostamos por marcas de calidad como Victron en la electrónica, pero ahorramos mucho montando la batería nosotros mismos.
Aquí os dejamos una tabla con nuestro presupuesto aproximado (precios de 2024 en España, cuando la montamos).
| Componente | Marca / Modelo / Especificación | Coste Aproximado (€) | Notas |
|---|---|---|---|
| Batería LiFePO₄ (DIY) | 4x Celdas EVE 280Ah + BMS 150A | 380€ | Comprado directamente a proveedor en China. El mayor ahorro del proyecto. |
| Panel Solar | Monocristalino Full Black 430W | 84€ | En tiendas de construcción como Obramat son extremadamente baratos. |
| Regulador Solar MPPT | Victron SmartSolar MPPT 100/30 | 90€ | La calidad de Victron se paga, pero la fiabilidad es máxima. |
| Booster DC-DC | Victron Orion-Tr Smart 12/12-30A | 150€ | Imprescindible para furgonetas con alternador inteligente (Euro 6). |
| Inversor de corriente | Onda Pura 1800W (marca genérica) | 140€ | Una marca menos conocida pero con buenas reseñas para ajustar presupuesto. |
| Medidor de Batería (Shunt) | Victron SmartShunt 500A | 78€ | No es obligatorio, pero te cambia la vida saber la carga real. |
| Cableado, terminales, fusibles… | Varios grosores y tipos | 100€ | ¡No escatimes aquí! Un buen cableado es sinónimo de seguridad. |
| Caja de fusibles, interruptores… | Varios | 80€ | Componentes pequeños que suman. |
| TOTAL APROXIMADO | 1.100€ |
Como veis, no es una inversión pequeña, pero es lo que nos da la libertad de vivir y trabajar en cualquier lugar. Una instalación similar montada por un profesional podría haber costado fácilmente el doble.
Nuestros errores y lo que haríamos diferente hoy
Ningún proyecto sale perfecto a la primera, y el nuestro no fue una excepción. Aprendimos mucho a base de prueba y error. Aquí van nuestras meteduras de pata para que os las podáis ahorrar:
- No dejar suficiente espacio para ventilación. Al principio, apretujamos todos los componentes en el armario para ahorrar espacio. ¡Error! El inversor y el booster se calientan cuando trabajan a pleno rendimiento y necesitan aire para refrigerarse. Al final reorganizamos todo e instalamos un pequeño ventilador para asegurar un flujo de aire adecuado y evitar que se apagaran por sobrecalentamiento en pleno verano argentino.
- Subestimar la gestión de cables. Pasarlos por los huecos y recovecos de la chapa resultó ser un auténtico follón, sobre todo al intentar guiarlos por zonas que ya habíamos empezado a tapar. Y luego está el tema de la identificación: etiquetar bien cada extremo es innegociable. Si no lo haces desde el minuto uno, luego te vuelves loco adivinando a qué aparato corresponde cada cable. Un cableado bien pasado y marcado no es solo estética, es pura supervivencia si tienes que revisar algo en el futuro.
- Comprar una crimpadora barata. Para ahorrar unos euros, compramos la crimpadora de terminales más barata que encontramos. Hacía mal los contactos, los cables se soltaban y no tenía fuerza suficiente… un desastre. Acabamos comprando una de mejor calidad y la diferencia fue abismal. Un buen crimpado es fundamental para una conexión segura y duradera.
¿Necesito homologar la instalación eléctrica camper en España?
Esta es una pregunta clave si vas a camperizar en España y quieres pasar la ITV sin problemas. La respuesta corta es: sí, casi siempre.
Según el Manual de Reformas de Vehículos (revisión 7), cualquier modificación del sistema eléctrico que implique un circuito a 12V permanente o una instalación a 220V se considera reforma de importancia.
Para homologar, necesitarás principalmente dos documentos:
- 1. Informe de Conformidad: emitido por un servicio técnico de reformas (un ingeniero).
- 2. Certificado de Taller: un taller autorizado debe certificar que la instalación se ha realizado correctamente.
- 3. Boletín Eléctrico (o Certificado de Instalación Eléctrica de Baja Tensión): un instalador electricista autorizado debe revisar tu instalación de 220V y emitir este certificado, que garantiza que cumple la normativa y es segura.
Nosotros hicimos la camperización con idea de viajar fuera de Europa, por lo que los trámites fueron diferentes, pero si tu base está en España, es vital que te informes bien de este proceso. Empresas de homologación pueden asesorarte.
Conclusión: ¿mereció la pena hacerlo nosotros mismos?
Hacer toda la instalación eléctrica fue un desafío enorme. Hubo momentos de frustración, de dudar de si seríamos capaces y de querer tirarlo todo por la ventana. Pero la satisfacción de encender la primera luz, de cargar el ordenador en una playa perdida o de tener calefacción en medio de la Patagonia, todo gracias a un sistema montado con nuestras propias manos, no tiene precio.
No solo nos ahorramos una buena cantidad de dinero, sino que ahora conocemos cada cable y cada conexión de nuestra furgoneta. Si algo falla en mitad de la ruta, sabemos dónde mirar y cómo solucionarlo. Esa autonomía y esa confianza son, para nosotros, el verdadero valor de haberlo hecho nosotros mismos.
Si estás pensando en lanzarte, nuestro consejo es: fórmate, planifica el doble de lo que crees necesario y trabaja con cuidado y sin prisas. No hace falta ser un experto, pero sí ser metódico y responsable.
Esperamos que nuestra experiencia te sirva de ayuda y te dé el empujón que necesitas. Si te ha quedado alguna duda o quieres contarnos tu propio proceso, ¡déjanos un comentario! Nos encanta leeros y ayudar en lo que podamos.
¿Tienes dudas sobre la instalación eléctrica de tu furgo? ¡Déjanos un comentario y te ayudamos!
Con la electricidad instalada, tu furgo ya puede ser completamente autónoma. No te pierdas cómo aislar la furgoneta térmicamente, cómo instalar el agua en tu furgoneta camper ni separador de carga para tu furgoneta camper.
